當前位置：首頁>資料>技術問答>CW系列模塊化圓弧圓柱蝸桿減速機外形安裝尺寸

來源：魯?shù)聜鲃?dòng) 發布時間：2013/5/14 10:21:32

CW系列模塊化圓弧圓柱蝸桿減速機采用滲碳、淬火及磨削的ZC1，蝸桿傳動，承載能力大，傳動效率高，使用壽命長。該減速機可正、反運轉。適用于蝸桿轉速≤1500r/min，工作環境溫度在-40°C~40°C。

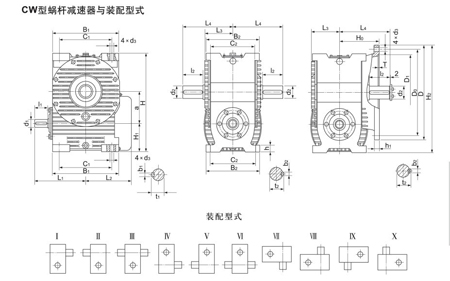

CW系列模塊化圓弧圓柱蝸桿減速機外形安裝尺寸
CW系列模塊化圓弧圓柱蝸桿減速機采用滲碳、淬火及磨削的ZC1，蝸桿傳動，承載能力大，傳動效率高，使用壽命長。該減速機可正、反運轉。適用于蝸桿轉速≤1500r/min，工作環境溫度在-40°C~40°C。

a	B1	B2	C1	C2	H1	H	L1	L2	L3	L4	h	d1	b1	t1	l1
63	145	125	95	100	65	228	120	120	62	130	16	19j6	6	21.5	28
80	170	160	120	130	80	280	142	140	80	150	20	24j6	8	27	36
100	215	190	170	155	100	340	178	170	95	190	28	28j6	8	31	42
125	260	220	200	180	112	412	215	195	110	205	32	32j6	10	35	58
140	280	240	220	195	125	455	225	215	120	238	35	38k6	10	41	58
160	330	270	275	230	140	500	380	243	140	258	38	42k6	12	45	82
180	360	305	280	255	160	570	295	265	150	270	40	42k6	12	45	82
200	420	340	335	285	180	620	320	295	170	320	45	48k6	14	51.5	82
225	460	360	370	300	200	700	350	320	180	325	50	48k6	14	51.5	82
250	515	390	425	325	200	740	380	350	195	375	55	55k6	16	59	82
280	560	430	450	360	225	840	425	390	215	395	60	60m6	18	64	105
315	620	470	500	395	250	940	460	430	235	415	65	65m6	18	69	105
355	700	520	560	440	280	1050	498	490	260	475	70	70m6	20	74.5	105
400	780	570	630	490	300	1160	545	525	295	510	75	75m6	20	79.5	105

d2	l2	b2	t2	d3	D	D0	D1（H8）	T	h1	H0	H2	質量 kg
32k6	58	10	35	M10	240	210	170	5	15	100	248	20
38k6	58	10	41	M12	275	240	200	5	15	125	298	35
48k6	82	14	51.5	M12	320	285	245	5	16	140	360	60
55k6	82	16	59	M16	400	355	300	6	20	160	437	100
60m6	105	18	64	M16	435	390	340	6	22	175	482	130
65m6	105	18	69	M16	490	455	395	6	25	195	545	145
75m6	105	20	79.5	M20	530	480	425	6	28	210	605	190
80m6	130	22	85	M20	580	530	475	6	30	230	670	250
90m6	130	25	95	M24	660	605	525	6	30	250	755	305
100m6	165	28	106	M24	705	640	580	6	32	270	808	420
110m6	165	28	116	M30	800	720	635	6	35	300	905	540
120m6	165	32	127	M30	890	810	725	8	40	325	1010	720
130m6	200	32	137	M36	980	890	790	8	45	365	1125	920
150m6	200	36	158	M36	1080	990	890	8	50	390	1240	1250
